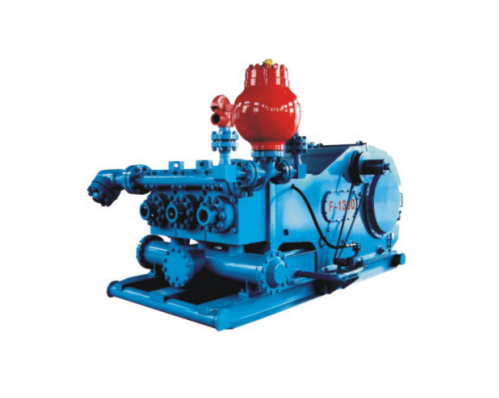

泥漿泵
鉆井泵多為臥式三缸單作用往復式活塞泵，由動力端總成、液力端總成和各部位的潤滑系統及冷卻系統組成。由動力機帶動泵的曲軸回轉，曲軸通過十字頭再帶動活塞或柱塞在泵缸中做往復運動。在吸入和排出閥的交替作用下，實現壓送與循環沖洗液的目的。
產品技術參數：
|
型號Model |
F-500 |
F-800 |
F-1000 |
F-1300 |
F-1600 |
|
型式Type |
三缸單作用Triplex single acting |
三缸單作用Triplex single acting |
三缸單作用Triplex single acting |
三缸單作用Triplex single acting |
三缸單作用Triplex single acting |
|
額定功率 Rated Power |
373kw/500HP |
597kw/800HP |
746kw/1000HP |
969kw/1300HP |
1193kw/1600HP |
|
額定沖數 Rated Strokes |
165沖/分 165 SPM |
150沖/分 150 SPM |
140沖/分 140 SPM |
120沖/分 120 SPM |
120沖/分 120 SPM |
|
沖程(mm/in) Stroke(mm/inch) |
190.5/7 1/2" |
228.6/9" |
254/10" |
305/12" |
305/12" |
|
最大缸套直徑(mm/in) Max.Liner Dia |
170/6 3/4" |
170/6 3/4" |
170/6 3/4" |
180/7" |
180/7" |
|
齒輪型式Gear Type |
人字齒Herringbone |
人字齒Herringbone |
人字齒Herringbone |
人字齒Herringbone |
人字齒Herringbone |
|
閥腔 Valve Pot |
API-5# |
API-6# |
API-6# |
API-7# |
API-7# |
|
齒輪轉動比 Gear Ratio |
4.286:1 |
4.185:1 |
4.207:1 |
4.206:1 |
4.206:1 |
|
吸入口徑(mm/in) Suction Inlet |
203/8" |
254/10" |
305/12" |
305/12" |
305/12" |
|
排出口徑(mm/in) Discharge Inlet |
4"法蘭 4″Flange5000 psi |
5 1/8"法蘭 5″Flange5000 psi |
5 1/8"法蘭 5″Flange5000 psi |
5 1/8"法蘭 5″Flange5000 psi |
5 1/8"法蘭 5″Flange5000 psi |
|
最大壓力Max. Pressure |
27.2Mpa |
35Mpa |
35Mpa |
35Mpa |
35Mpa |
|
|
3945 psi |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
外型尺寸 |
3658*2709*2231 |
3963*3025*2410 |
4267*3167*2580 |
4617*3260*2600 |
4615*3276*2688 |
|
主機重量(kg) Weight(kg) |
9770 |
14500 |
18790 |
24572 |
24791 |
